Типы подъемов гаражных секционных ворот Doorhan RSD02

Виды подъемов гаражных секционных ворот Doorhan серии RSD02: низкий, стандартный, высокий. С подробными таблицами технических требований

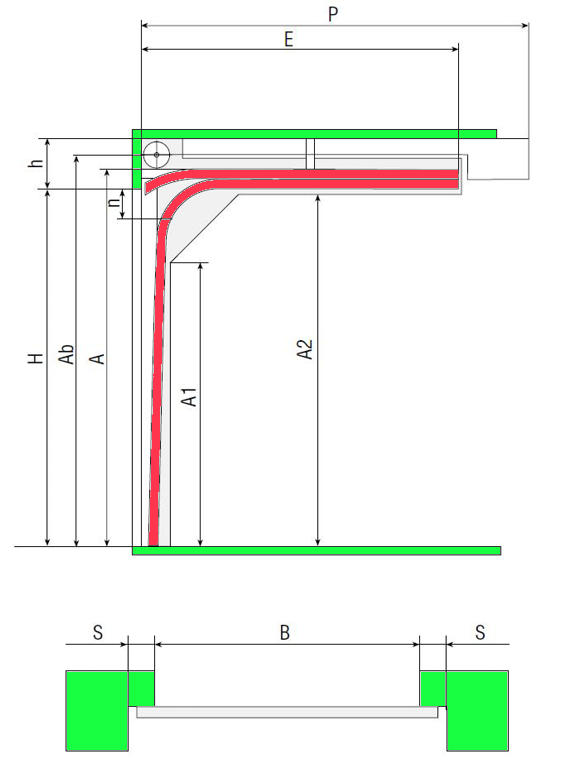

Низкий подъем. Барабан спереди

	Усл. обозначение, наименование параметра	Расчетная формула
	H, мм Высота проема	H
	h, мм Высота притолоки	≥ 230; ≥ 260 (с потолочным приводом); ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700)
	B, мм Ширина проема	B
	A, мм Высота угловой стойки	H + 110
	Ab, мм Высота оси вала и барабана	≥ A + 59
	A1, мм Высота вертикальной направляющей	А - 543
	A2, мм Высота горизонтальной направляющей	А - 106
	E, мм Длина горизонтальных направляющих	Н + 300
	Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
	S, мм Минимальное боковое пространство	120
	P, мм Зона расположения потолочного привода	Н + 1 185
	n, мм Перекрытие проема в открытом положении	до 190 — без потолочного привода, ширина проема до 4 500; до 235 — без потолочного привода, ширина проема более 4 500; до 10 — с потолочным приводом, ширина проема до

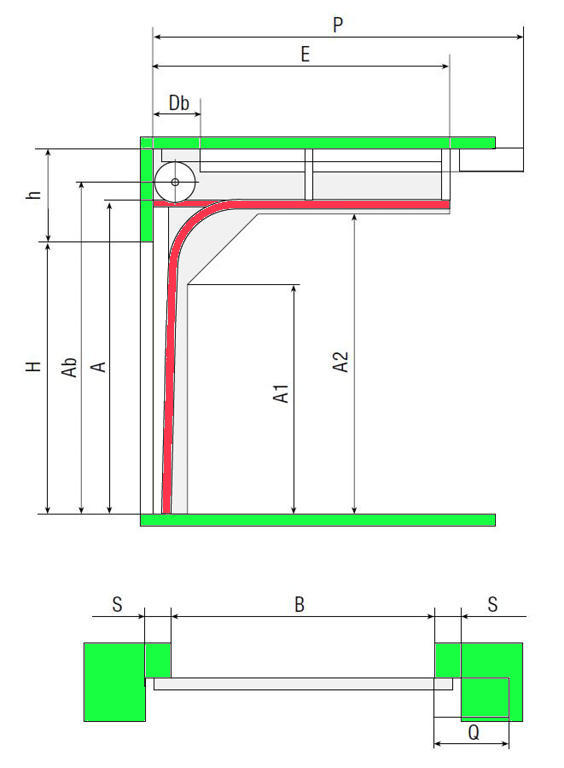

	Усл. обозначение, наименование параметра	Расчетная формула
	H, мм Высота проема	H
	h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
	B, мм Ширина проема	B
	A, мм Высота угловой стойки	R381: H + 235; R305: H + 165
	Ab, мм Высота оси вала и барабана	A + 97
	A1, мм Высота вертикальной направляющей	R381: A — 580; R305: A — 490
	A2, мм Высота горизонтальной направляющей	А - 110
	E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
	Db, мм Рабочая зона торсионного механизма	зависит от размеров проема и веса щита
	S, мм Минимальное боковое пространство	120
	P, мм Зона расположения потолочного привода	Н + 1 060
	Q, мм Зона расположения привода на вал	300
